صفر تا صد شناخت کامل سیم برق 1403
قصد ما از نوشتن این مقاله گفتن ریز به ریز کاربرد و انواع سیم برق است که کمک بزرگی در هنگام خرید سیم و کابل به ما میکند . سیم برق از کاربردی ترین تجهیزات ساختمان در عصر اکنون است . شناخت درست آن کمک شایانی در سیم کشی های ساختمان امروزی به ما میکند . ما در ادامه مطلب اطلاعات مفیدی از سیم برق ، استاندارد های سیم و کابل که باعث میشود شما هیچ گاه سیم تقلبی نخرید توضیح دادیم .
سیم برق چیست؟
امروزه از مهم ترین ابزار صنعتی و الکتریکی سیم (wire) های برق هستند که کاملا انعطاف پذیر هستند و توسط یک عایق نارسانا احاطه شده اندتا مسیر جریان الکتریکی را ایمن نگه دارد.سیم برق یک نوع سیم هدایت کننده برق است که به منظور انتقال برق از یک نقطه به دیگری استفاده می شود. این سیم ها معمولا از موادی مانند مس یا آلومینیوم تولید می شوند و از یک روغنی با عایق بالا برای جلوگیری از تماس مستقیم بین سیم ها و همچنین حفاظت در برابر خرابی ها استفاده می کنند.رتبه بندی وطبقه بندی سیم ها بر اساس ولتاژ است و ضخامت وقطر سیم بر میزان جریان و گرم شدن تاثیر زیادی دارد.اندازه ی طول سیم نیز تاثیر زیادی بر روی جرین ولتاژدارد،به طوری که هر چقدر طول سیم بیشتر باشد افت ولتاژبیشتر میشود. از سیم های برق در انواع مختلف برای انتقال انرژی الکتریکی برای استفاده های مختلف نظیر برق مصرفی، صنعتی، خودروسازی و غیره استفاده می شود.
مهندسین عزیز،برقکاران محترم و حتی مصرف کنندگان با پیروی از استانداردهای لازم و خرید سیم و کابل مناسب این امکان را فراهم میکنند که از خطر های مالی ،جانی ،اتش سوزی وخرابی جلوگیری کنند واز ابتدا برای آینده سرمایه گذاری کنیم.
لیست قیمت سیم چیست؟

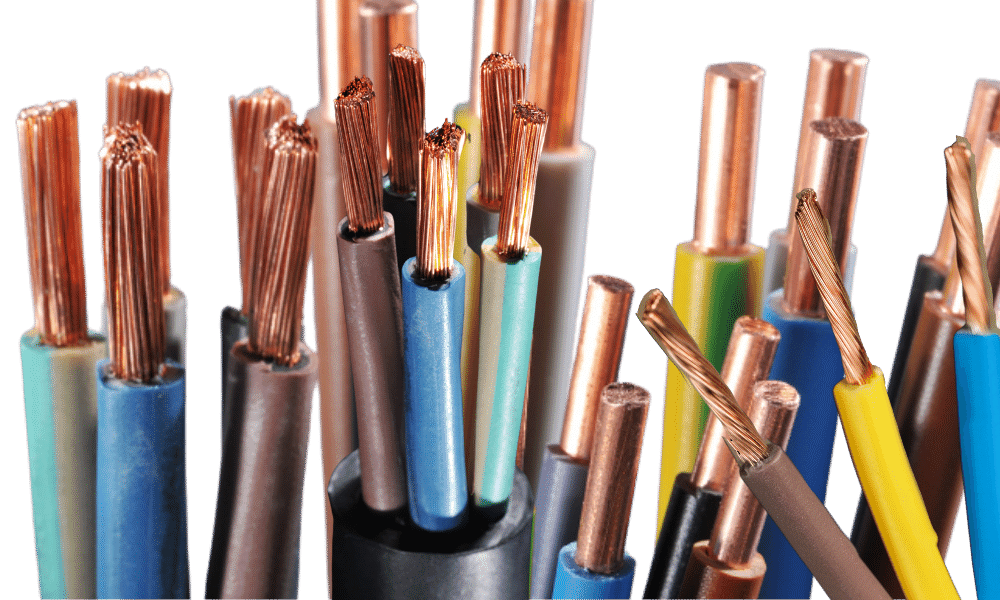

انواع سیم برق
سیم های برق با دو نوع مسی و آلومینیوم تولید و به بازار عرضه میشوند .

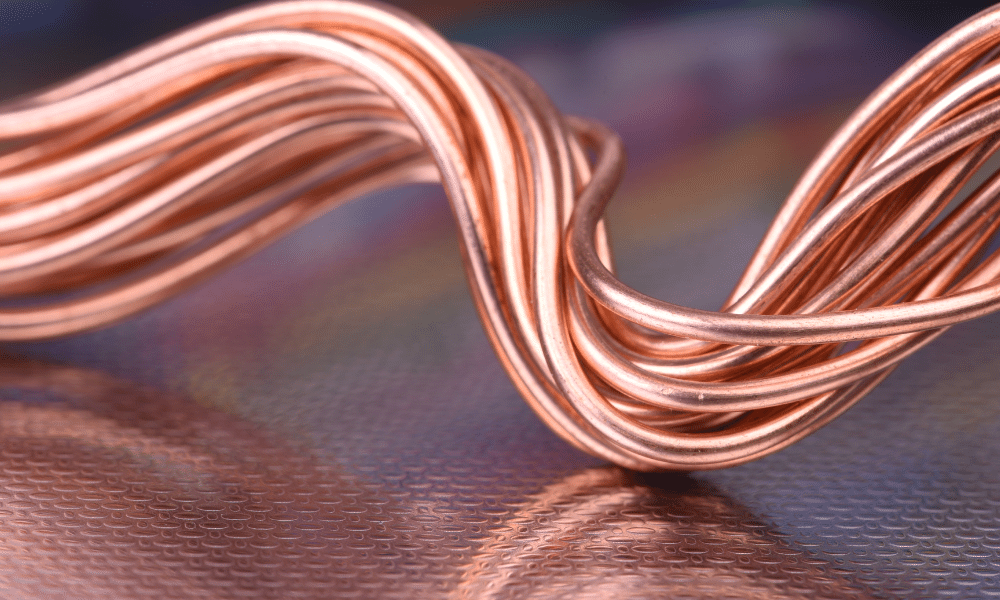

سیم مسی : سیم های مسی دارای هادی از جنس مس و از نظر کیفیتی ،کیفیت بالایی دارند و نیز دارای خاصیت رسانایی قویی هستند.

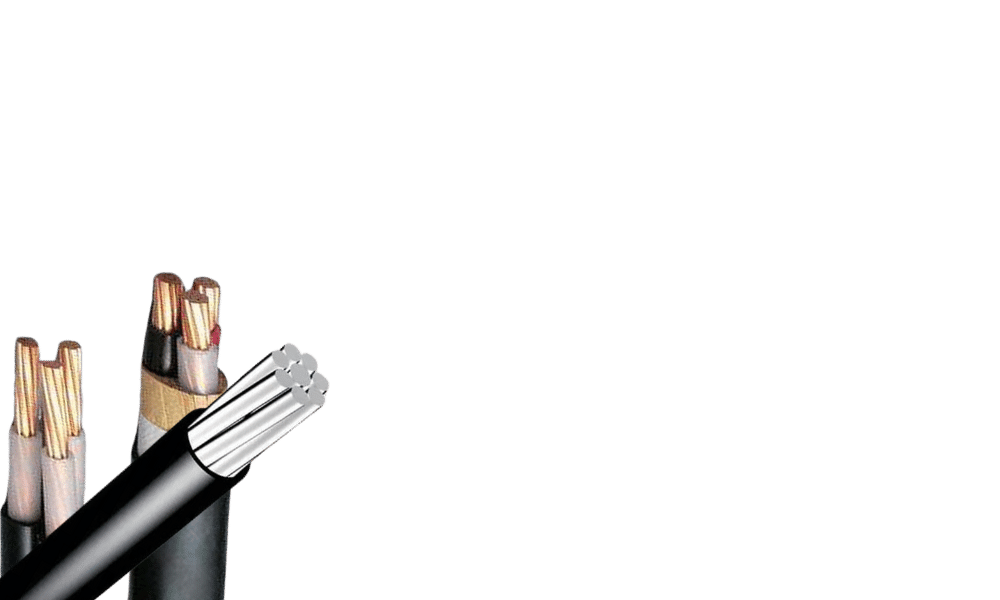

سیم آلومینیوم : سیم های آلومینیوم دارای هادی از جنس آلومینیوم هستند و از نظر قیمتی از سیم های مسی قیمتی مناسب تر دارند وامروزه به همین دلیل کاربرد بیشتری دارند.

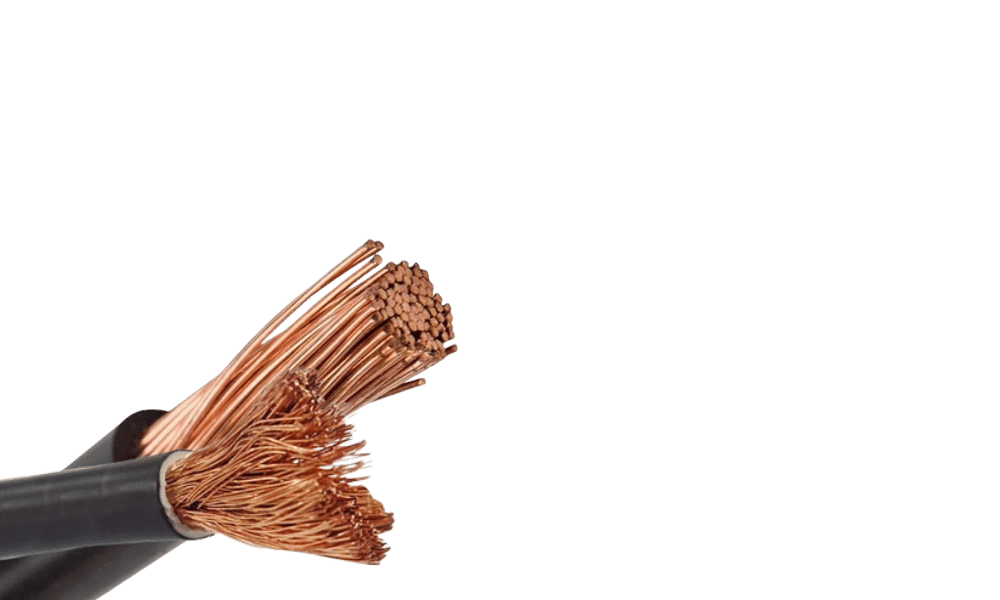

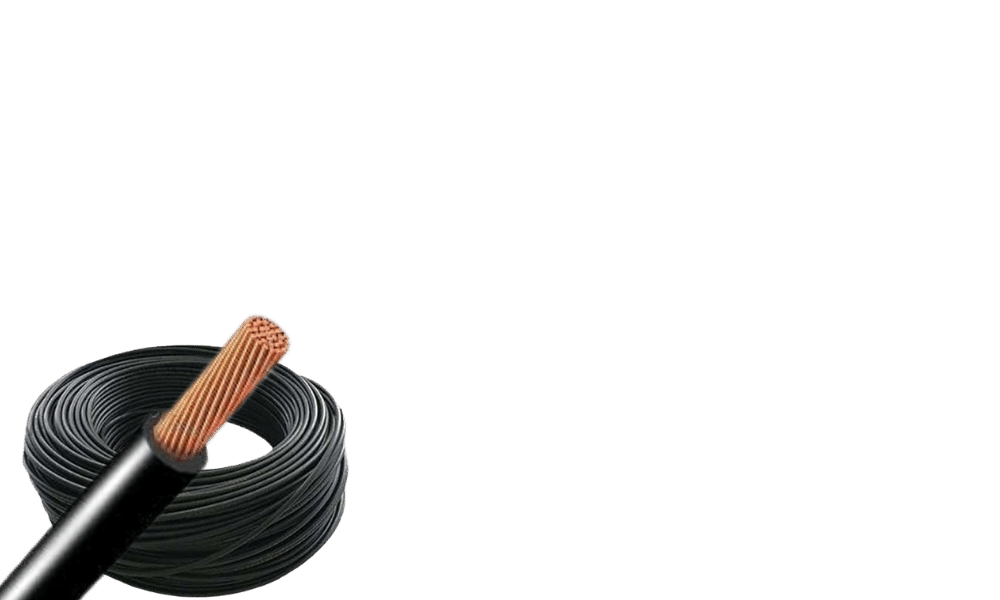

سیم های افشان : سیم های افشان از تعدادی فلز مس در یک عایق تشکیل شده اند. سیم های افشان خاصیت نرم و انعطاف پذیری دارند به همین خاطر به آن سیم نرم میگویند.کاربرد زیاد سیم های افشان در سیم کشی های پرپیچ وخم وسیم کشی های ساختمان میتوان گفت.سیم های افشان با ولتاژی بین 300 تا 500 هستند باسطح مقطع های متفاوت.
سیم های نیمه افشان : این نوع سیم انعطاف‌پذیری بیشتری نسبت به سیم های افشان و سیم های مفتول دارد و ویژگی‌های آن مانند سیم مفتول و سیم افشان است.ضخامت رشته های سیم نیمه افشان از سیم افشان بیشتر و انعطاف‌پذیری کمتر است. کاربرد سیم های نیمه افشان مانند سیم مفتول است ولی با ویژگی های سیم افشان ( مسیرهای پرپیچ و خم و در مکان‌هایی است که تنش مکانیکی آن زیاد)است.
سیم مفتول:سیم های مفتول از یک رشته فلز ضخیم که با یک عایق الکتریکی احاطه شده تشکیل شده است.سیم های مفتول ولتاژی بین 300 تا 500 میلی متر با سطح مقطعی بین 1.5 تا 240 دارد.سیم های مفتول دارای مقاومت بالایی نسبت به خوردگی و پوسیدگی دارند همینطور انعطاف پذیری کمتری نسبت به سیم های افشان دارند به همین دلیل قیمت مناسب تری نسبت به سیم های افشان دارند.از سیم های مفتول برای سیم کشی های ثابت استفاده میشود و بیشترین کاربرد سیم های مفتول استفاده در تابلو های برق است.به سیم های مفتول سیم خشک، سیم سخت،سیم NYA نیز میگویند. از نظر قطری هم به دو نوع نازک و ضخیم تبدیل میشوند.

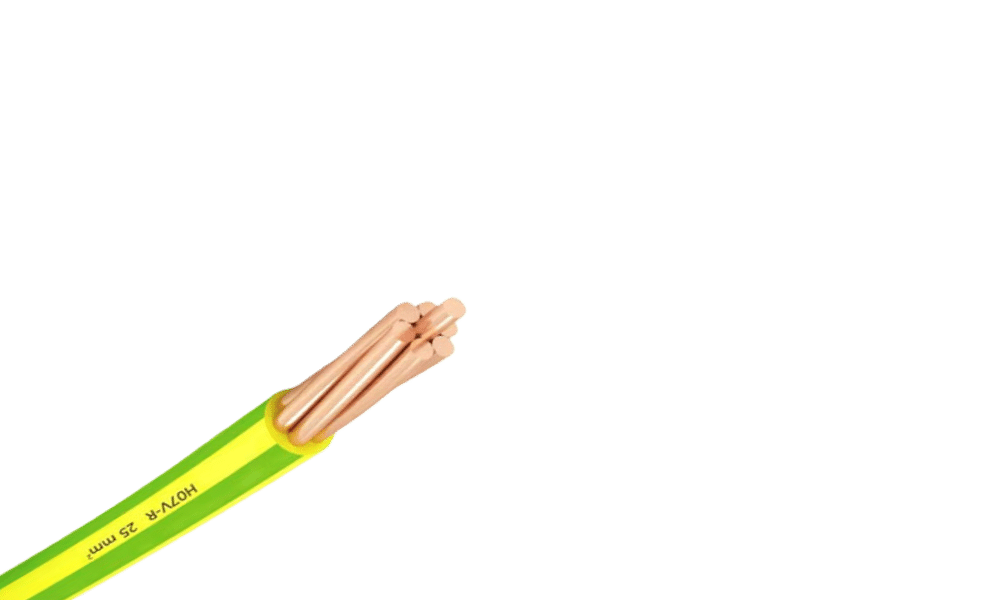

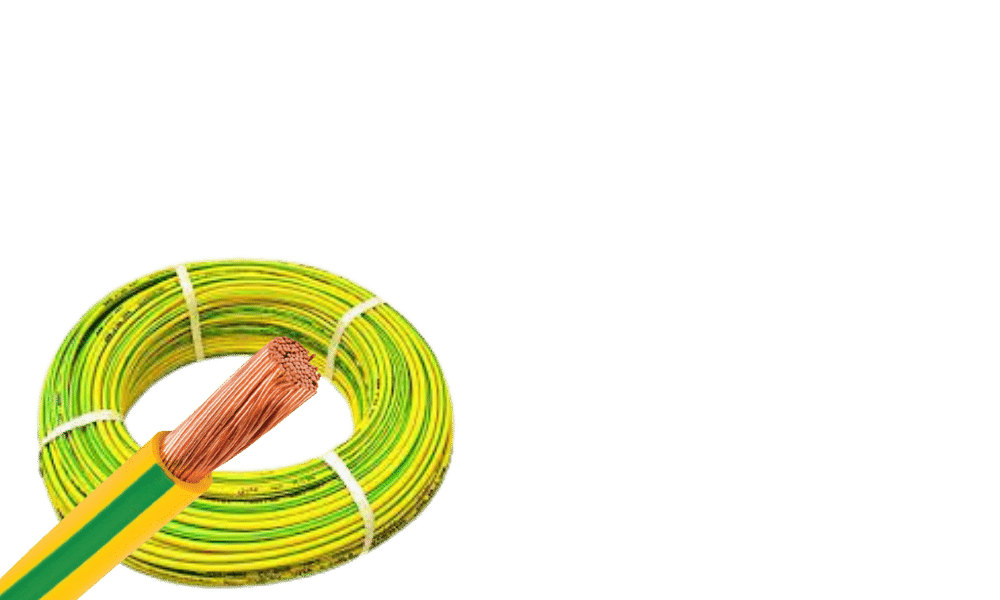

سیم ارت: سیم ارت که نام دیگر آن سیم زمین است از انواع سیم که وظیفه انتقال جریان نشتی به سمت زمین را دارد. کاربرد سیم های ارت جلوگیری ازخطر در برابر برق گرفتگی و نیز حفاظت وسایل الکتریکی در برابر اتصالی ها است. رنگ سیم ارت معمولا به صورت راه راه زرد و سبز است. "Ground wire" نام انگلیسی آن است.سیم های ارت مقاومت اهمی پایینی دارند اما وجود آن در سیم‌کشی یک مجموعه بسیار ضروری است و سبب افزایش امنیت سیستم ارتینگ آن مجموعه میشود.

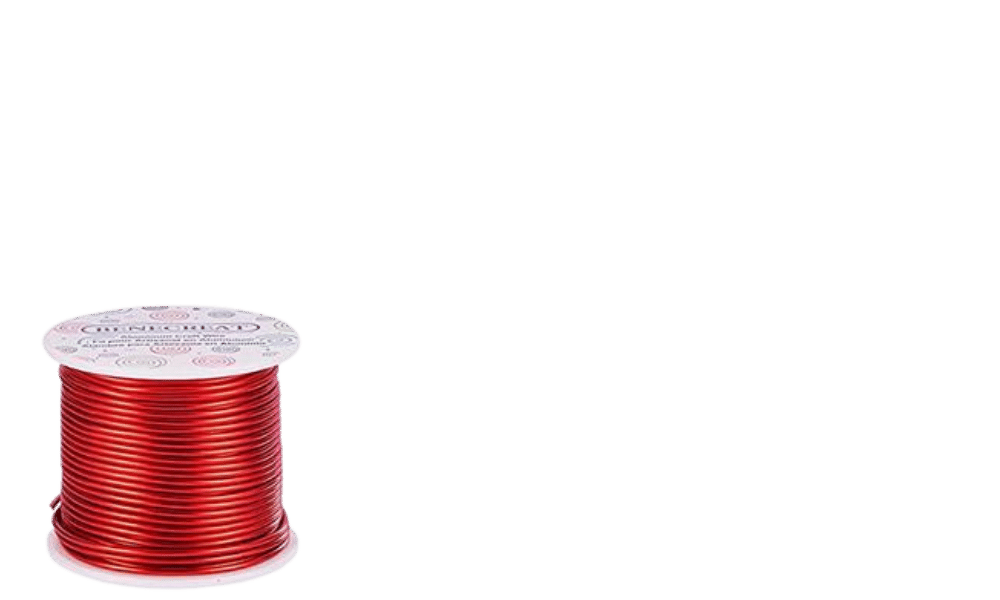

سیم لاکی : سیم لاکی از مجموعه یک رشته هادی به همراه یک عایق بسیار نازک تشکیل شده است. این نوع سیم به دلیل حجم و ضخامت نازک بیشترین کاربرد را در سیم پیچی موتور و یا ترانسفورماتور‌ها دارد. به همین دلیل است که این سیم به سیم ترانس شهرت دارد.اگر تا به حال روتور و استاتور یک الکترو موتور را از نزدیک دیده باشید، سیم‌هایی بسیار باریک را مشاهده می‌کنید که به صورت منظم در شیارها پیچیده شده اند. این سیم های نازک که معمولا رنگ روکش آنها مسی رنگ است به سیم لاکی هستند. سیم لاکی اسقامت بالا در برابر حرارت دارند وضخامت کمی دارد.
سیم نایلون : سیم نایلون از چسبیدن دو سیم نازک تشکیل میشود و بیشترین کاربرد آن در صنعت ساختمان‌سازی است . سیم نایلون نسبت به سایر انواع سیم برق دارای قدرت ضعیف تری دارد برای همین در صنعت کاربردی ندارد.

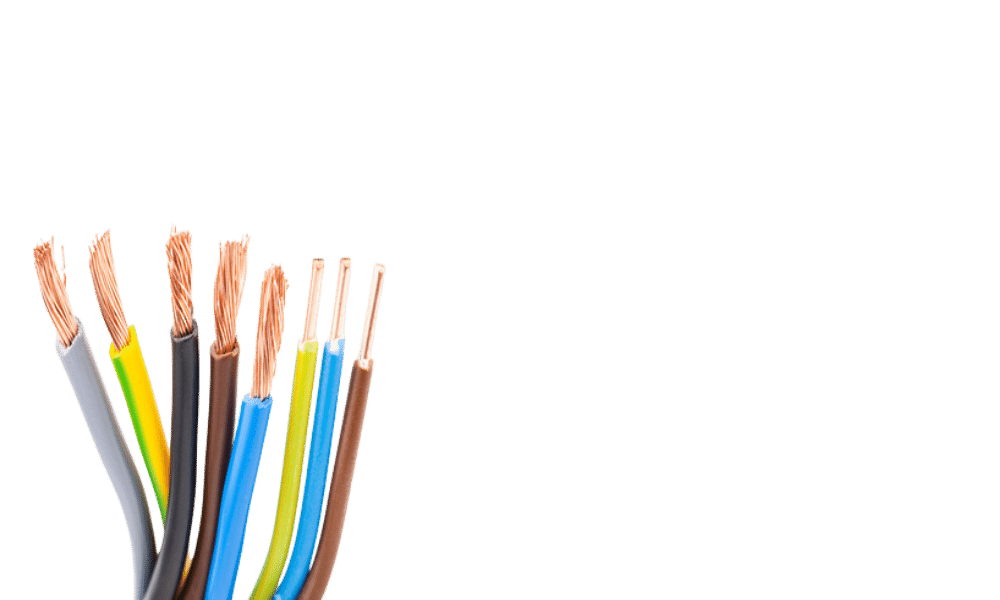

استاندارد رنگ سیم برق
سیم برق های عایق دار به دلیل سهولت در تشخیص فاز، نول، ارت و سیم های واسطه از یکدیگر و تفکیک آن ها برای یک برق کار بر اساس استاندارد با رنگبندی های مختلف و گوناگونی تولید می شوند. این رنگ بندی ها بر اساس استاندارد های جهانی تعیین شده اند به طوری که برای اتصال فاز می بایست از رنگ قرمز، نول رنگ آبی یا مشکی و برای ارت می بایست از زرد با خط سبز یا سبز با خط زرد استفاده شود. بنابراین تولید کنندگان سیم برق ساختمانی نیز در تولیدات خود رنگ انواع سیم برق را بر اساس استاندارد تولید می کنند. رنگ های رایج سیم های برق ساختمانی عبارتند از: قرمز، مشکی، آبی، زرد، سبز، قهوه ای و ارت
سطح مقطع سیم برق
سطح مقطع یک سیم به قطر تشکیل دهنده یک سیم گفته می شود که با توجه به دایره بودن سطح تشکیل دهنده آن، بر اساس میلیمتر مربع یا mm2 است . در خواندن عبارت یک سیم برق از یک جمله به صورت 1x (x) استفاده می شود که عدد یک ابتدا نشان دهنده تک رشته بودن سیم و عدد دوم ابعاد سطح مقطع است. سطح مقطع سیم ها استاندارد ثابت و معینی دارد و برای سیم برق های ساختمان به صورت زیر وجود دارد:
0/5، 0/75، 1، 1/5، 2/5، 4، 6، 10، 16، 25، 35، 50، 70، 95، 120، 150، 185، 240 و 300
کاربرد انواع سیم برق
سیم های برق در انواع مختلف برای کاربرد های متفاوت وجود دارند که در زیر به کاربرد آنها میپردازیم.
کاربرد سیم افشان:
سیم های افشان دارای بافتی منعطف و انعطاف پذیر هستند و به همین دلیل نسبت به سایر انواع سیم ها بیشتر در صنعت و سیم کشی های ساختمان ،منازل،کلید وپریز ها،روشنایی،کلید اتصال و پمپ شناور چاه و....استفاده میشود.
کاربرد سیم مفتول:
سیم های مفتول به دلیل بافت خشک و غیر منعطف در داخل لوله زیر گچ به کار میرود. حالت پذیری سیم مفتول خوب است و در سیم کشی ساختمان وصنعت از آن استفاده میشود و در قطر های متفاوت تولید میشود.
کاربرد سیم ارت:
سیم های ارت یا سیم اتصال به زمین زمانی که سیم دچار پوسیدگی ،لخت شدگی است و نشتی جریان دارد از طریق سیم ارت نشتی جریان به زمین منتقل میشود.
کاربرد سیم لاکی:
سیم های لاکی بیشترین کاربرد را در سیم پیچی موتور و بلندگو دارند به طوری که تعداد زیادی از سیم لاکی در کنار هم در صورت برخورد هیچ خطر و انفجاری را ندارد.
سیم نایلون:
سیم های نایلون از دو رشته سیم به هم چسبیده تشکیل شده و بیشترین کاربرد آن برای روشنایی و پریز های روکار است و در صنعت کاربردی ندارد چون نسبت به اواع سیم برق ضعیف تر است.
هادی سیم برق

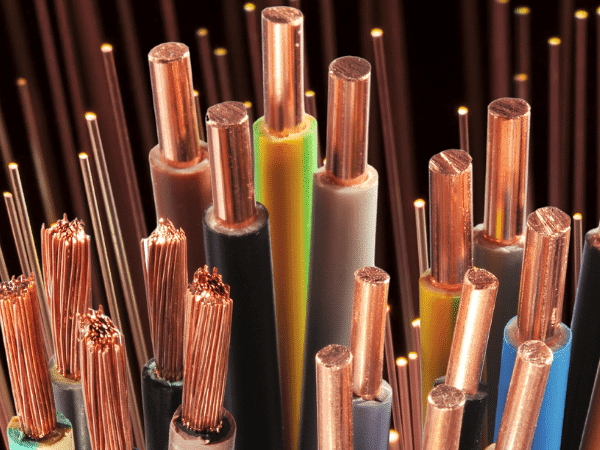

هادی سیم ها به طور کلی به چهار دسته هادی افشان ،هادی مفتول،هادی نیمه افشان و سوپر افشان تقسیم میشود.
بر اساس استانداردهای جهانی استفاده از سیم برق با هادی مفتولی الزامی است و زمانی که سیم کشی دارای پیچ و خم های زیادی باشد برقکار مجاز است تا از سیم برق های افشان قابل استفاده باشد.
