کابل برق یکی از اجزای حیاتی سیستم‌های الکتریکی است که وظیفه انتقال جریان به دستگاه‌ها و تجهیزات را بر عهده دارد. اما گاهی به دلیل فرسودگی، نصب نادرست، آسیب‌های محیطی یا فشار مکانیکی دچار قطعی میشود.
این مشکل می‌تواند علاوه بر ایجاد اختلال در عملکرد تجهیزات، خطرات جدی مانند آتش‌سوزی و برق‌گرفتگی را به همراه داشته باشد. به همین دلیل، شناسایی سریع محل قطعی کابل برق و رفع آن اهمیت ویژه‌ای دارد.
چه عواملی باعث قطعی کابل برق میشود؟
- دلایل اصلی قطعی کابل برق را میتوان در سه دسته کلی بررسی کرد:
عوامل محیطی: رطوبت، گرمای زیاد، سرمای شدید، و تماس مستقیم با نور خورشید.
آسیب‌های مکانیکی: فشار بیش از حد، کشیدگی کابل، یا ضربه‌های فیزیکی.
خطاهای الکتریکی: بار بیش از حد، نوسانات شدید ولتاژ، یا استفاده از کابل نامناسب.
انتخاب کابلهای با کیفیت و مطابق با استاندارد، مهمترین گام برای جلوگیری از این مشکلات است.
نشانه‌های قطعی کابل برق
شناسایی زودهنگام نشانه‌های خرابی می‌تواند از خسارت‌های جدی جلوگیری کند. برخی از علائم رایج عبارتند از:
افت ولتاژ یا خاموش شدن ناگهانی تجهیزات
داغ شدن غیرطبیعی کابل
جرقه، صدای غیرعادی یا بوی سوختگی
تغییر رنگ یا ترک‌خوردگی در روکش کابل
نمایش مقادیر غیرعادی در تست‌های مقاومت و ولتاژ
ابزارهای مورد نیاز برای تشخیص قطعی کابل
برای بررسی دقیق و علمی کابلها، ابزارهای زیر بیشترین کاربرد را دارند:
مولتی‌متر: برای اندازه‌گیری ولتاژ، جریان و مقاومت
میگر (عایق‌سنج): جهت بررسی مقاومت عایق و تشخیص اتصال زمین
دوربین حرارتی: شناسایی نقاط داغ یا آسیب‌دیده در کابل

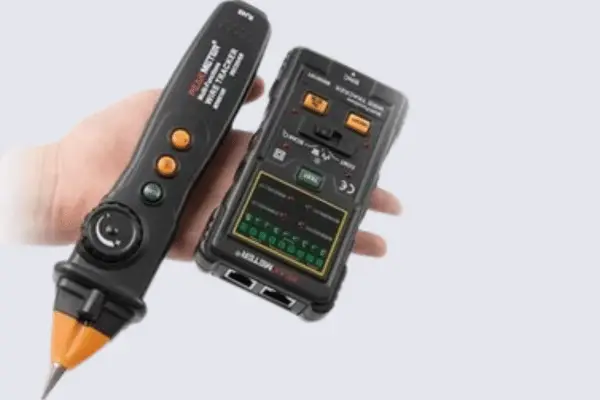

تستر کابل: تعیین سلامت رشته‌ها و اتصال‌ها
ابزار مکانیکی: مانند انبردست و پیچ‌گوشتی برای دسترسی به کابل
چراغ قوه و کابل تست: جهت بررسی در فضاهای تاریک و دشوار
مراحل پیدا کردن محل قطعی کابل برق
برای شناسایی محل دقیق قطعی، می‌توانید این مراحل را دنبال کنید:
بررسی اولیه
مطمئن شوید مشکل از منبع تغذیه یا دوشاخه نیست.
استفاده از مولتی‌متر یا تستر کابل
اندازه‌گیری ولتاژ در بخش‌های مختلف برای یافتن نقطه قطع.
تجزیه کابل به بخش‌های کوچک‌تر
هر بخش را جداگانه تست کنید تا محل دقیق‌تر مشخص شود.
استفاده از میگر برای تست عایق
تشخیص اتصال کوتاه یا اتصال به زمین.
شناسایی نشانه‌های فیزیکی
تغییر رنگ، خمیدگی یا سوختگی در روکش.
تعمیر یا تعویض کابل
در صورت امکان، بخش آسیب‌دیده را تعویض کنید.
آزمایش نهایی پس از تعمیر
اطمینان از عملکرد صحیح و ایمن کابل.
نکات ایمنی هنگام بررسی و تعمیر کابل برق
یکی از مهمترین بخش‌های عیب‌یابی کابل، رعایت اصول ایمنی است. چند نکته کلیدی عبارتند از:
روشهای علمی تشخیص عیب در کابل برق
1. تشخیص اتصال کوتاه
استفاده از میگر برای بررسی مقاومت بین رشته‌ها
محاسبه محل دقیق با فرمول‌های پل وتستون
- وش اهم‌متر: با استفاده از اهم‌متر، مقاومت بین دو نقطه از کابل را اندازه‌گیری کنید. مقدار مقاومت پایین نشان‌دهنده اتصال کوتاه است
2. تشخیص اتصال به زمین
اندازه‌گیری مقاومت هر رشته نسبت به زمین
استفاده از گالوانومتر و مقاومت متغیر برای تعیین فاصله محل اتصال
3. تشخیص پارگی کابل
اتصال انتهای رشته‌ها به زمین و بررسی مقاومت با میگر
- روش اهم‌متر: با استفاده از اهم‌متر، مقاومت بین دو نقطه از کابل را اندازه‌گیری کنید. در صورت وجود پارگی، مقاومت بی‌نهایت خواهد بود
استفاده از روش خازنی برای تشخیص محل پارگی
- روش TDR (Time Domain Reflectometer)
تأثیرات قطعی کابل برق بر سیستم‌های الکتریکی
قطعی کابل می‌تواند پیامدهای زیر را به دنبال داشته باشد:
خاموشی ناگهانی تجهیزات حساس (مثل سیستم‌های بیمارستانی یا دیتاسنترها)
افزایش بار روی سایر کابلها و تجهیزات
کاهش عمر مفید تجهیزات
ایجاد ناپایداری در شبکه برق‌رسانی
هزینه‌های سنگین تعمیر و خسارت‌های اقتصادی
احتمال بروز حوادثی مانند آتش‌سوزی و برق‌گرفتگی
راهکارهای جلوگیری از قطعی کابل برق
برای پیشگیری از قطعی و افزایش ایمنی:
استفاده از کابلهای استاندارد و باکیفیت
اجرای صحیح کابل‌کشی و جلوگیری از کشش یا فشار زیاد
انجام بازبینی‌های دورهای
استفاده از تجهیزات حفاظتی مانند کلید محافظ جان (RCD)
آموزش کارکنان و کاربران در زمینه نگهداری و استفاده درست از کابلها
قطعی کابل برق یکی از مشکلات رایج اما پرخطر در سیستم‌های الکتریکی است. با استفاده از ابزارهای مناسب و رعایت اصول ایمنی، میتوان به‌سرعت محل قطعی را شناسایی و اقدام به تعمیر یا تعویض آن کرد. به یاد داشته باشید که در موارد پیچیده، مراجعه به متخصصان برق بهترین و ایمن‌ترین انتخاب است.
سوالات متداول
1. از کجا بفهمیم کابل برق دچار قطعی شده است؟
با مشاهده علائمی مانند افت ولتاژ، داغ شدن، جرقه یا تغییر رنگ عایق، احتمال قطعی وجود دارد. استفاده از مولتی‌متر و میگر بهترین روش برای اطمینان است.
2. آیا میتوان بدون ابزار تخصصی محل قطعی کابل را پیدا کرد؟
در برخی موارد با بررسی ظاهری و لمس نقاط مشکوک میتوان سرنخهایی یافت، اما برای تشخیص دقیق، استفاده از ابزارهایی مثل تستر کابل ضروری است.
3. بهترین راه پیشگیری از قطعی کابل چیست؟
خرید کابلهای استاندارد و باکیفیت، نصب اصولی و بازبینی دورهای کابلها مهمترین روشهای پیشگیری هستند.
4. آیا تعمیر کابل آسیب‌دیده ایمن است؟
تعمیر کابل تنها در صورتی ایمن است که با روش درست و توسط فرد متخصص انجام شود؛ در غیر این صورت، تعویض کابل توصیه میشود.
