برسی سیم و کابل برق
در رابطه با شناخت وکاربرد انواع سیم و کابل در ایران میتوان گفت سیم و کابل جزمهمترن اجناس برای فروش در یک الکتریکی
هستند که وظیفه ی هدایت جریان برق را به عهده دارند.
سیم و کابل از دو عنصر فلز رسانا و عایق ساخته شده است.
جنس فلزبه کار رفته در اکثر رسانای سیم و کابل های برق از دو نوع فلز آلمینیوم و مس است که بیشتر در سیم و
کابل برق از فلز مس استفاده شده که برای داشتن قابلیت بیشتر در انتقال جریان الکتریکی است.
انواع سیم و کابل های برق یک هدف یکسان دارند ولی با کاربرد های متفاوت به بیان ساده تر باید گفت سیم و کابل ها برای انتقال جریان الکتریکی از یک نقطه به نقطه
دیگر است درصورتی که سیم و کابل ها را نمیشود به جای هم دیگر استفاده کرد.
اگرچه که سیم دارای یک هادی است که باعث سفت تر و محکم تربودن آن میشود ولی باید گفت کابل ها دارای چندین سیم رسانا ی بهم پیوسته هستند که باعث انعطاف
پذیری بیشتر آن ها میشود.
باید بدانیم که هرچه سیم برق طولانی تر باشد افت ولتاژبیشتری نسبت به سیم های کوتاهتردارد.
از سیم ها بیشتر برای مصارف خانگی و جایی که نیاز به جریان بالایی ندارد استفاده میشود.
سیم چیست ؟
سیم برق ( wire) یک قطعه فلزی بلند و نازک است که از آن در انتقال جریان الکتریکی استفاده می کنند که هرچه طول سیم
بیشتر باشد به همان اندازه افت ولتاژ داریم. این
محصول به طور کلی در دو نوع سیم مسی و سیم آلمینیومی تولید شده است.سیم های مسی دارای هادی از جنس مس
هستند که رسانای قوی تر و کیفیت بالاتری نسبت به سیم آلمینیوم دارند .
در حالت کلی سیم ها به دو حالت روکش دار و بدون روکش وجود دارند که امروزه سیم های روکش دار کاربرد بشتری دارند.سیم روکش دار دارای یک هادی و
یک عایق هستند در صورتی که سیم های بدون روکش تنها از یک هادی تشکیل شده اند.
انواع سیم و کابل برق

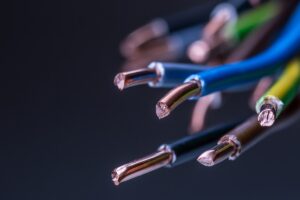

سیم برق افشان
این سیم ها معمولا از مس هستند و از جنس pvc تشکیل شده است هینطور ولتاژی بین 300 تا 500 دارند.
سیم افشان از به هم پیوستن چندین رشته فلزی به هم ساخته شده که از مهم ترین ویژگی این سیم میتوان گفت انعطاف پذیری بالای آن است به سیم نرم نیز شهرت دارد و
کاربرد آن در سیمکشی های پر پیچ وخم و سیم کشی های ساختمان ونیز در مدارهای الکترونیکی و لحیم کاری نیز استفاده میشود.
سیم برق نیمه افشان
این سیم ترکیبی از سیم افشان و مفتول است که از به هم پیوستن مفتول های پیچیده تشکیل شده که وقتی استفاده از سیم های ا فشان ممکن نباشد میتوان از
سیم نیمه افشان استفاده کرد . از این سیم درزیر گچ یا در سیم کشی های تابلو برق استفاده کرد.
سیم مفتول
سیم مفتول از یک رشته فلز ضخیم در یک عایق الکتریکی تشکیل شده و به آن سیم خشک یا سخت می گویند. ویژگی آن انعطاف پایین و تحمل و استقامت بالا در برابر تنش
های مکانیکی است . سیم مفتول داری ولتاژی بین 300 تا 500 ولت است.
سیم ارت
این سیم از جنس مس با روکش زرد و سبز است که از مقاومت اهمی پایینی برخوردار است با این وجود وجودش در سیم کشی بسیار ضروری است و موجب افزایش امنیت
سیستم ارت میشود.سیم ارت وظیفه انتقال جریان نشتی به سمت زمین را دارد و از افراد در برابر خطر برق گرفتگی و از وسایل در برابر اتصالی محافظت میکند که به رنگ معمولا
سبز و راه راه زرد وجود دارد.
سیم لاکی
این سیم از به هم پیوستن یک رشته هادی ویک عایق نازک تشکیل شده که حجم و ضخامت نازکی دارد . درون یک استاتور موتور سیم های بسیار باریکی وجود دارد که به صورت
منظم در شیارها پیجیده است این سیم های نازک معمولا دارای روکشی از جنس مسی رنگ است که به آن سیم لاکی میگویند. سیم لاکی استقامت
بالایی در برابر حرارت دارد و با داشتن ضخامت کم برای سیم پیچی های الکتروموترو ها و ترانس فورماتورها مناسب است. به سیم لاکی سیم ترانس هم میگویند.
سیم نایلون
سیم نایلون از پرفروش ترین سیم ها در الکتریکی است که از به هم پیوستن دو سیم نازک ساخته شده است . این سیم در مقایسه با انواع سیم ها دارای قدرت ضعیف تری است
که میتوان گفت بیشترین کاربرد را در صنعت ساختمان سازی دارد . به عبارتی از این سیم در جاهایی که فشار مکانیکی وجود دارد نباید استفاده شود.
کابل برق چیست؟
از کابل ها برای انتقال جریان برق چه ضعیف ،قوی و متوسط استفاده میکنند.کابل ها از دو بخش اصلی رسانا و عایق و نیز از به هم پیوستن چندین سیم هادی که معمولا از جنس
مس هست تشکیل شده اند. هر چه کابل قطر بیش‌تری داشته باشد، میتواند جریان الکتریکی بیش‌تری را از خود عبور دهد، اما چگالی جریان در یک شدت ثابت کاهش پیدا
میکند. میتوان گفت هرچه طول کابل بیشتر باشد مقاومت آن نیز افزایش می یابد .
انواع سیم و کابل از نظر ولتاژ
کابل برق فشار ضعیف
این کابل با علامت اختصاری lv با سطحولتاژ 300 تا 1000 ولت دارای یک هادی آلومینیومی یا مسی و یک سپر هادی و همچنین یک سپر عایق می باشد.کابل فشار ضعیف یکی از
پرفروش ترین کابل های برق که جهت انتقال توان الکتریکی کاربرد دارندکه دارای ولتاژ 1000 ولت است .این کابل برای مصرف کابل کشی ساختمان منازل کاربرد دارد .
کابل برق فشار قوی
این کابل با علامت اختصاری Hv با سطح ولتاژ 63 تا 230 کیلو ولت برای انتقال انرژی الکتریکی در ولتاژهای بالا مثل نیروگاه ها استفاده میشود.این کابل ها همیشه کارهایی مانند
انتقال برق از نیروگاه‌ها و پست‌های برق مورد استفاده قرار می‌گیرند و به هیچ وجه مصرف خانگی ندارند. وجود کمترین درزی میتواند در این کابل خطرناک توصیف شود. از کابل فشار
قوی برای فشار برق 36 کیلو ولت به بالا مورد استفاده قرار می‌گیرند.
کابل برق فشار متوسط
کابل برق فشار متوسط به طور معمول در تجهیزات پست‌های برق سیار، نصب در معادن، توزیع نیرو در محیط‌های صنعتی، تامین برق سیستم‌های حمل و نقل و… استفاده
میشودو این که این کابل ولتاژ پایین دارای ولتاژی بین 1000 ولت تا 36 کیلو ولت است.
- کابل RHZ1
- کابل HEPRZ1
- کابل MV-90
- کابل RHVhMVh
موارد بالا نمونه های از این کابل هستند .
کابل برق فوق فشار قوی
کابل برق فشار قوی با علامت اختصاری EHV با سطح ولتاژ 400 کیلو ولت به بالا در بازار وجود دارد.
انواع سیم و کابل بر اساس کاربرد
کابل زمینی
از کابل زمینی برای تغذیه انرژی در زیر خاک و داخل آب و داخل کانال و مکان هایی که احتمال ضربه مکانیکی وجود ندارد استفاده میشود. از این کابل نباید در مکان هایی که تحرک
کابل زیاد است استفاده شود.
کابل مخابراتی
از کابل های مخابراتی برای انتقال سیگنال در ارتباطات و مخابرات استفاده میشود.
کابل افشان
از این کابل برای کنترل و اتصال در ماشین ،خطوط تولید ،تجهیزات اتوماتیک و… استفاده میشود.
کابل کواکسیال
از این کابل در تلوزیون وشبکه‌های کامپیوتری، دستگاه‌های ابزار دقیق، سیستم‌های دوربین مداربسته و نیز سیستم‌های کنترل از راه دور استفاده میشود.
مانند: کابل کواکسیال هارد لاین
کابل کواکسیال تری اکسیال و کابل کواکسیال ریجید لاین وکابل کواکسیال تابشی
کابل فیبر نوری
از این کابل با وجود قیمت بالای آن به جای کابل های مسی استفاده میکنند.
رایج ترین تفاوت سیم و کابل برق چیست؟
از مهمترین تفاوت سیم و کابل برق در عایقشون است که کابل برق علاوه بر عایق سیم روکش دیگری از جنس PVC دارد.
سیم های برق معمولا تک رشته اند ولی کابل های برق معمولا از چندین رشته بهم پیوسته ساخته شده اند.
تفاوت دیگری که میتونم اضافه کنم سیم ها کاربردشون در انتقال جریان الکتریکی انتقال سیگنال های مخابراتی و سیستم های گرمایشی است در صورتی که کابل ها کاربدی در
انتقال توان و حمل سیگنال های برق و مخابرات دارند.
ودر آخر سیم ها مقاومت کمی دارند در نتیجه برای استفاده در فرکانس های بالاتر مناسبند.
ویژگی های سیم و کابل برق با کیفیت چیست؟
- داشتن قیمت مناسب
- داشتن وزن مناسب
- ساختار و طراحی مناسب
- عایق و هادی باکیفیت
- ضخامت مناسب
- نصب و اتصال راحت
